MODELO SEMÁNTICO DEL CATÁLOGO DE OBJETOS GEOGRÁFICOS

1. Finalidad

El Modelo Semántico tiene como finalidad definir las relaciones fundamentales entre los objetos geográficos del Catálogo del Instituto Geográfico Militar (IGM), almacenadas en la Base de Datos Geográfica.

Su objetivo principal es proporcionar una visión conceptual de las estructuras, dependencias y relaciones topológicas esenciales entre los diferentes tipos de objetos, constituyendo una guía semántica obligatoria que sirve de base para los procedimientos de control de calidad y validación espacial.

2. Alcance

Las reglas del Modelo Semántico se aplican principalmente a los objetos de tipo área. Los objetos lineales y puntuales se consideran elementos de superposición, cuya representación deberá mantener estricta coherencia cartográfica respecto a los objetos reales sobre los cuales se disponen.

3. Definiciones

Para efectos de la producción cartográfica oficial, se adoptan las siguientes definiciones técnicas:

3.1 Nodo

Punto que representa una conexión topológica entre dos o más entidades geográficas. Los nodos permiten establecer relaciones de continuidad, conectividad o intersección entre elementos de una misma red o entre objetos relacionados.

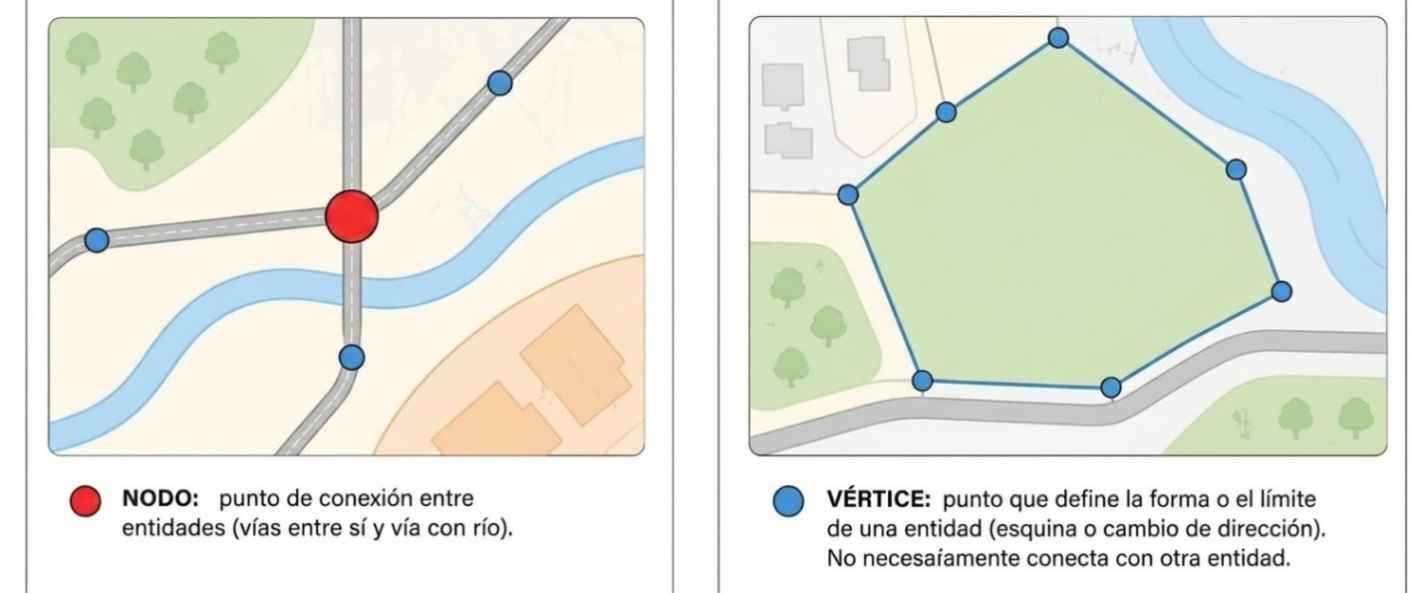

Figura 1: Esquema general de un nodo (Haga clic para ampliar)

3.2 Vértice

Punto que forma parte de la geometría de una entidad geográfica y que define su forma, dirección o límite. Un vértice no implica necesariamente una conexión topológica con otra entidad, salvo que forme parte de una relación espacial definida en el modelo.

Figura 2: Esquema general de un vértice (Haga clic para ampliar)

3.3 Graficismo

Criterio cartográfico que establece el tamaño mínimo representable de un objeto geográfico en función de la escala de trabajo. El graficismo determina las dimensiones mínimas para la captura y representación de entidades, garantizando su legibilidad y correcta interpretación cartográfica.

4. Modelo Semántico

De acuerdo con la Figura 3, el modelo se organiza en función de las relaciones de superposición, contigüidad y dependencia entre los siguientes tipos de objetos:

• Objetos de Cobertura Base (CB)
  • Objetos de Cobertura Terrestre (CT)
  • Objetos de Agua (AG)
  • Objeto Zona sin Información (ZI)
• Objetos de Actividad (CA / AC)
• Objetos Complementarios (CC / CP)
• Objeto Isla (IS)

Estas categorías determinan el comportamiento semántico de los objetos dentro de la Base de Datos Geográfica y están conformadas por las entidades definidas en el Catálogo de Objetos IGM 2025.

4.1 Definición de Categorías

4.1.1 Objetos de Cobertura Base (CB)

Los Objetos de Cobertura Base constituyen el conjunto de objetos geográficos de tipo área que representan de manera continua la superficie del territorio dentro del área de trabajo. Están conformados por los Objetos de Cobertura Terrestre (CT), Objeto Zona sin Información (ZI) y los Objetos de Agua (AG), los cuales, en conjunto, cubren completamente el área del proyecto sin presentar vacíos ni superposiciones entre sí, salvo las excepciones definidas en el presente modelo.

Los Objetos de Cobertura Base constituyen el soporte geoespacial sobre el cual se relacionan y superponen los Objetos de Actividad (CA) y los Objetos Complementarios (CC), de acuerdo con las reglas semánticas establecidas.

4.1.2 Objetos de Actividad (CA)

Los Objetos de Actividad representan áreas en las cuales se desarrolla una actividad específica. Corresponden a zonas funcionales que describen el uso o la actividad predominante que se realiza sobre el territorio. Se caracterizan por:

• Definir zonas funcionales.
• Poder superponerse entre sí.
• Superponerse a los Objetos de Cobertura Base (CB).
• Poder coexistir espacialmente con Objetos Complementarios (CC).

4.1.3 Objetos Complementarios (CC)

Representan elementos definidos que se disponen sobre el terreno, tales como edificaciones, vías, estructuras y otros elementos de carácter antrópico o natural que complementan la representación cartográfica del territorio. Se caracterizan por:

• Superponerse a los Objetos de Cobertura Base (CB).
• Poder superponerse entre sí y con Objetos de Actividad (CA).
• No formar parte de la Cobertura Base.
• Complementar la representación de los elementos presentes sobre el territorio sin modificar la continuidad de la cobertura subyacente.

4.1.4 Objeto Isla (IS)

El objeto Isla corresponde a un área completamente rodeada por agua y constituye una entidad especial dentro del Modelo Semántico. Se caracteriza por:

• Estar contenido dentro de Objetos de Agua (AG).
• Poder estar cubierto por Objetos de Cobertura Terrestre (CT), Objetos de Actividad (CA) y Objetos Complementarios (CC).
• Mantener su identidad como entidad independiente dentro de la Cobertura Base.
• Constituir una entidad especial de tipo área dentro del modelo.

4.2 Relaciones Semánticas

De acuerdo con la Figura 3, las relaciones semánticas principales entre las categorías de objetos geográficos son:

• Cobertura: Relación mediante la cual CT, ZI y AG conforman conjuntamente la Cobertura Base (CB), cubriendo de manera continua el área de trabajo.
• Superposición: Relación mediante la cual CA y CC pueden disponerse sobre CB, así como superponerse entre sí cuando la naturaleza del objeto lo permita.
• Contención: Relación mediante la cual el objeto Isla (IS) se encuentra contenido dentro de un Objeto de Agua (AG).
• Adyacencia: Relación existente entre CT y AG, los cuales comparten límites dentro de la Cobertura Base sin superponerse entre sí.

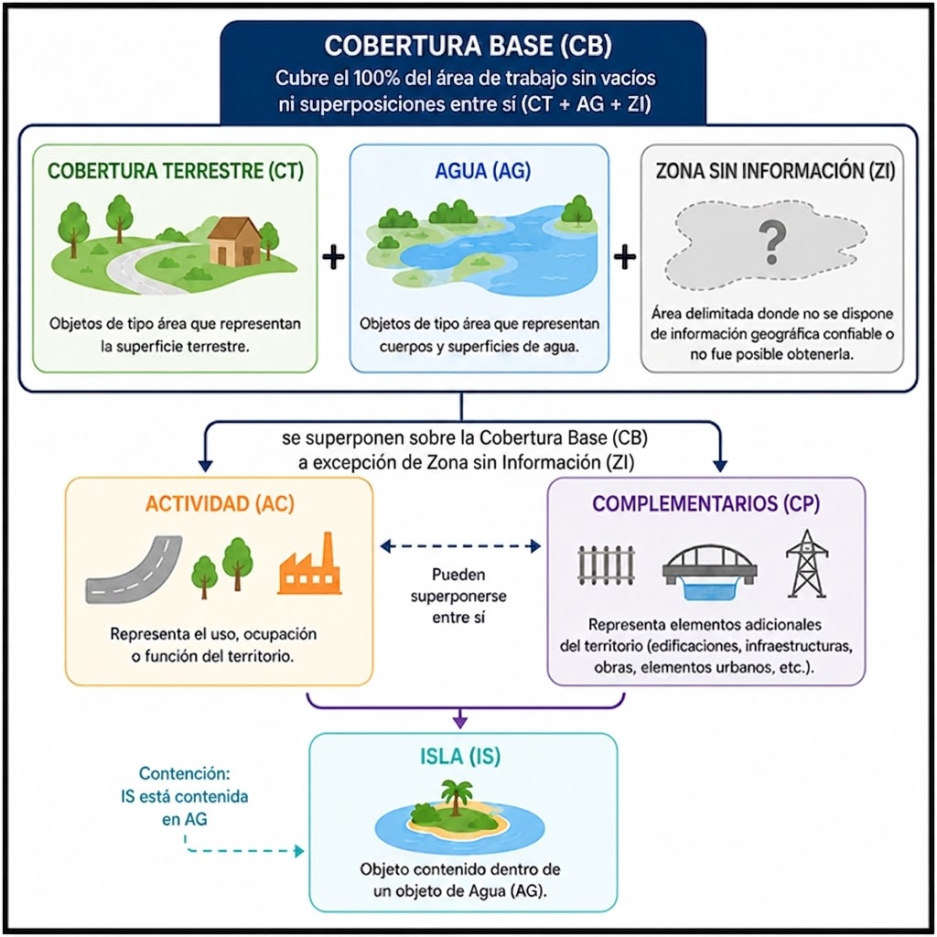

Figura 3: Esquema general del modelo semántico (Haga clic para ampliar)

4.3 Reglas Semánticas (9 Reglas Oficiales)

5. Modelo Topológico

El Modelo Topológico tiene como finalidad definir las reglas de relación espacial entre los objetos geográficos, garantizando la consistencia geométrica y la integridad de la Base de Datos Geográfica.

Mientras que el Modelo Semántico establece las relaciones conceptuales y de coexistencia entre las distintas categorías de objetos geográficos, el Modelo Topológico define la forma en que dichos objetos deben relacionarse espacialmente para asegurar una representación coherente del territorio. Controla la continuidad de coberturas, conectividad de redes, contención, adyacencia y ausencia de superposiciones no permitidas.

5.1.1 Objetos de Tipo Área

5.1.2 Objetos de Tipo Línea (Reglas de Continuidad y Conectividad)

1. Continuidad Geométrica y Lógica: Los objetos lineales deberán mantener continuidad geométrica y lógica conforme a su identidad geográfica, funcional o temática (determinada por el Nombre Geográfico - NG, clasificación de red o criterios de la Guía de Extracción).
2. Segmentación no Obligatoria en Intersecciones: Cuando una entidad mantenga una identidad común, podrá conservar su continuidad a través de intersecciones sin necesidad de fragmentarse.
   Ejemplos IGM:

   • Un río principal (ej. Río Guayas) podrá mantener su continuidad a través de la confluencia con afluentes cuando conserve el mismo Nombre Geográfico.
   • Una vía principal conservará su continuidad a través de intersecciones con vías secundarias cuando preserve su identidad funcional.
3. Nodos de Conexión Funcional: Los nodos o vértices de conexión deberán generarse únicamente cuando exista una relación funcional, lógica o topológica. La simple intersección geométrica entre dos entidades no implica conectividad.
   Ejemplos IGM:

   • Una vía secundaria que desemboca en una vía principal genera nodo de conexión.
   • Un afluente que desemboca en un río genera nodo de confluencia.
   • Un puente que cruza un río no deberá generar conectividad entre ambas entidades.
4. Cruces a Distinto Nivel: Los cruces entre elementos pertenecientes a distintas redes o niveles de infraestructura no generarán conectividad topológica obligatoria (puentes, pasos elevados, tuberías elevadas, líneas de transmisión eléctrica).
   Ejemplos IGM:

   • Una línea de transmisión eléctrica que cruza una carretera no genera nodo.
   • Una tubería elevada que atraviesa una vía no genera conectividad topológica.
5. Control de Inconsistencias de Red: Las redes lineales deberán mantener continuidad topológica en toda su extensión, evitando extensiones no justificadas (overshoot), terminaciones incompletas (undershoot) o elementos colgantes (dangle), salvo cuando correspondan a la naturaleza del objeto.
6. Prevalencia del Nombre Geográfico (NG): En elementos lineales asociados a un mismo Nombre Geográfico, la continuidad de la entidad prevalecerá sobre la segmentación derivada de cruces.

5.1.3 Relaciones entre Categorías

• 1. Los Objetos de Cobertura Terrestre (CT) y los Objetos de Agua (AG) deberán mantener una relación disjunta (disjoint), salvo excepciones normadas.
• 2. Los Objetos de Actividad (CA) y Complementarios (CC) podrán intersectar (intersect) Objetos de Cobertura Base cuando sea coherente con el modelo.
• 3. Los Objetos Isla (IS) deben estar rodeados por Objetos de Agua y no por Cobertura Terrestre.
• 4. Los objetos elevados (puentes, viaductos, líneas eléctricas, tuberías) pueden cruzar otros objetos sin generar intersección topológica obligatoria.

5.1.4 Excepciones Topológicas

• 1. Superposición Acueductos - Agua: Se permite la superposición entre Acueductos y Objetos de Agua cuando compartan espacialmente el mismo corredor geográfico o se crucen entre sí.
• 2. Validación de Excepciones de Graficismo: Los objetos que constituyan excepciones a los tamaños mínimos estarán sujetos a las reglas específicas de validación topológica definidas en la Guía de Extracción de Datos Geográficos y la Tabla de Tamaños Mínimos.

6. Consideraciones Finales & Autoría Institucional

El Modelo Semántico constituye la base conceptual de cumplimiento obligatorio para la estructuración de la Base de Datos Geográfica y la aplicación rigurosa de controles de calidad cartográfica en las unidades ejecutoras del Instituto Geográfico Militar y contratistas del Estado.

Equipo Técnico Elaborador (IGM - 2026):
